SZ zámek,el.L/P,90/55,typ V SZVS90

Elektromechanický samozamykací zadlabací zámek s boustrannou kontrolou vstupu

TYP V - blokace obou klik, po přivedení elektrického impulsu je otevřeno

Použití zámku:

Samozamykací bezpečnostní mechanický zámek lze použít pro venkovní a vnitřní dveře vyrobené z kovu, plastu či dřeva v provedení levém a pravém. Zámky jsou z hlediska orientace dveří univerzální, u kování je však vždy třeba určit jeho orientaci kvůli bezpečnostním šroubům.
Zámek nesmí být používán s vysunutou závorou jako „lítací dveře“. Dochází tím k poškozování zámku a v případě zjištění takového použití je okamžitě ukončena záruka na dodané zboží.

Popis zámku

Samozamykací zámek je v principu stejný jako klasické zadlabací zámky, které mají funkci automatického uzamčení. Samozamykací bezpečnostní zámek řeší dvoubodové uzamčení dveří při každém uzavření. To znamená, že pokaždé, když jsou dveře dovřeny do zárubně, dojde k automatickému spuštění samozamykacího mechanismu uvnitř zámku, díky němuž dojde k vyjetí závory o tzv. „ dva západy“ což odpovídá délce 20mm. Tato funkce je mechanická a nelze ji žádným způsobem vyřadit.

Odemčení zámku

1) Cylindrickou vložku a to jejím otočením o cca 90o, což uvnitř zámku odpovídá zasunutí celé závory. Tato funkce je dostupná u všech zámků.
2) Vnitřní tzv. „panikovou klikou“, kdy po stisknutí o cca 45o dojde opět k zatažení celé závory
3) Vnější klikou a elektrickým impulzem

Jak zjistit orientaci dveří?

A) Standardní provedení - elektrický impulz na elektromagnetickou cívku aretuje pohyblivý mechanizmus v zámku a vnější klika (případně obě—platí pro typ V a W) je plně funkční pro otevření dveří. Není-li udělen zámku elektrický impulz, je klika sice pohyblivá, ale bez možnosti otevření dveří
B) Reverzní provedení – (R v označení zámku) elektrický impulz na elektromagnetickou cívku nearetuje pohyblivý mechanizmus v zámku a vnější klika je sice pohyblivá, ale bez možnosti otevření dveří. Po přerušení elektrického impulzu dochází k aretování pohyblivého mechani

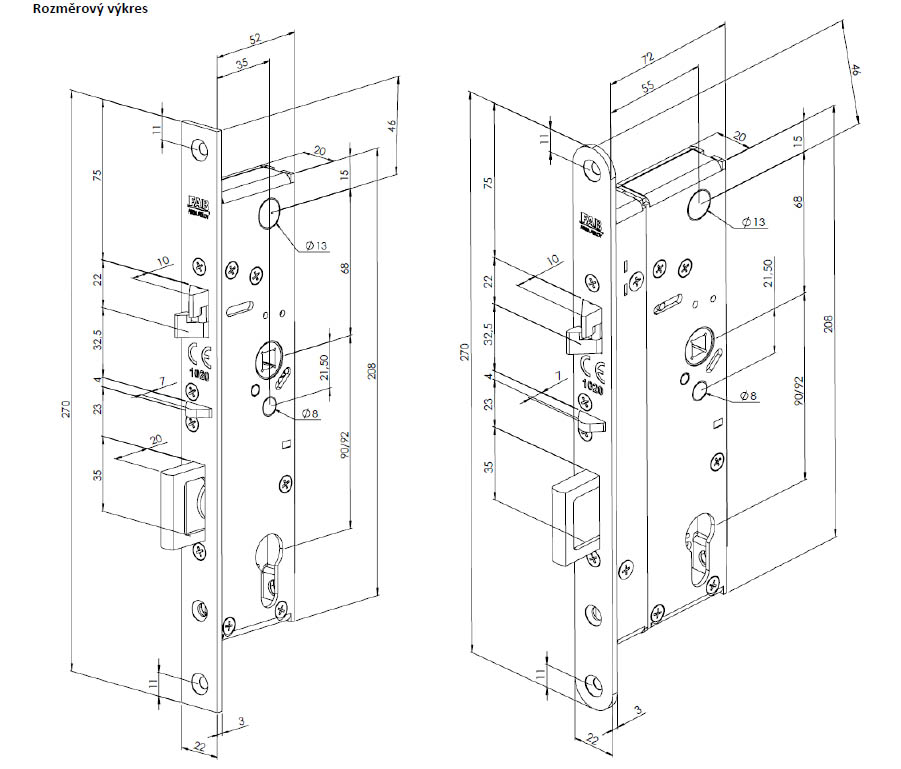

Technické parametry —TYP V

Napětí: 12V /DC
Proudový odběr: 220 mA
Max. proudový odběr: 900 mA
Max. čas pro připojení (1 impulz): bez omezení
Vysunutí uzamykacích prvků: 20 mm (závora), 10 mm (dělená střelka)
Backset: 35, 55 mm
Rozteč: 90, 92 mm
Šířka čela: 22 mm (20, 24 na zakázku)
Rozměr čtyřhranu: 8 x 8 mm
Dveřní mezera: 3-6 mm
Provedení zámku: Pravé a levé - obě kliky ovládány elektricky

!!! Zámek není možné použít na ÚNIKOVÝCH VÝCHODECH !!!

Testováno dle norem

EN 14 846 Elektromechanické zámky
EN 1634 Požární odolnost
EN 1627 Odolnost proti násilnému vniknutí
EN 61000-4-2, EN 61000-4-3, EN 61000-4-4 EMC
EN 61000-4-5, EN 61000-4-11 EMC
