Kód produktu: | NA011974 |
---|---|
Kód dodavatele: | SZWS90 |
EAN: | 8595146840358 |
Výrobce: | ASSA ABLOY Opening Solutions CZ s.r.o. |

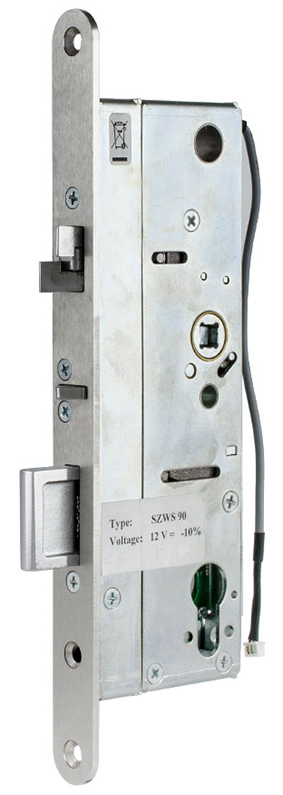

Samozamykací bezpečnostní mechanický zámek lze použít pro venkovní a vnitřní dveře vyrobené z kovu, plastu či dřeva v provedení levém a pravém. Zámky jsou z hlediska orientace dveří univerzální, u kování je však vždy třeba určit jeho orientaci kvůli bezpečnostním šroubům.
Zámek nesmí být používán s vysunutou závorou jako „lítací dveře“. Dochází tím k poškozování zámku a v případě zjištění takového použití je okamžitě ukončena záruka na dodané zboží.
Samozamykací zámek je v principu stejný jako klasické zadlabací zámky, které mají funkci automatického uzamčení. Samozamykací bezpečnostní zámek řeší dvoubodové uzamčení dveří při každém uzavření. To znamená, že pokaždé, když jsou dveře dovřeny do zárubně, dojde k automatickému spuštění samozamykacího mechanismu uvnitř zámku, díky němuž dojde k vyjetí závory o tzv. „ dva západy“ což odpovídá délce 20mm. Tato funkce je mechanická a nelze ji žádným způsobem vyřadit.
1) Cylindrickou vložku a to jejím otočením o cca 90º, což uvnitř zámku odpovídá zasunutí celé závory. Tato funkce je dostupná u všech zámků.
2) Vnitřní tzv. „panikovou klikou“, kdy po stisknutí o cca 45º dojde opět k zatažení celé závory
3) Vnější klikou a elektrickým impulzem
A) Standardní provedení - elektrický impulz na elektromagnetickou cívku aretuje pohyblivý mechanizmus v zámku a vnější klika (případně obě—platí pro typ V a W) je plně funkční pro otevření dveří. Není-li udělen zámku elektrický impulz, je klika sice pohyblivá, ale bez možnosti otevření dveří
B) Reverzní provedení – (R v označení zámku) elektrický impulz na elektromagnetickou cívku nearetuje pohyblivý mechanizmus v zámku a vnější klika je sice pohyblivá, ale bez možnosti otevření dveří. Po přerušení elektrického impulzu dochází k aretování pohyblivého mechani
Napětí: 12V /DC
Proudová odběr: 220 mA
Max. proudový odběr: 900 mA
Max. čas pro připojení (1 impulz): bez omezení
Monitorovací spínače: max. 1A 12VAC/DC
Barva LED diody: červená / zelená
Vysunutí uzamykacích prvků: 20 mm (závora), 10 mm (dělená střelka)
Backset: 35, 55 mm
Rozteč: 90, 92 mm
Šířka čela: 22 mm (20, 24 na zakázku)
Rozměr čtyřhranu: 8 x 8 mm
Dveřní mezera: 3-6 mm
Provedení zámku: Pravé a levé - obě kliky ovládány elektricky
Monitorované výstupy: Vysunutí závory, Zasunutí zarážky, Stisknutá klika
!!! Zámek není možné použít na ÚNIKOVÝCH VÝCHODECH !!!
EN 14 846 Elektromechanické zámky
EN 1634 Požární odolnost
EN 1627 Odolnost proti násilnému vniknutí
EN 61000-4-2, EN 61000-4-3, EN 61000-4-4 EMC
EN 61000-4-5, EN 61000-4-11 EMC
EAN
8595146840358
|
Samozamykací funkce
Ano
|
Typ samozamykacího zámku
Elektromechanický
|
Rozteč, střed kliky - střed vložky
90
|
Osová vzdálenost - dornmass/backset
55
|
Šířka čela / lišty
22
|
Čtyřhran
8
|
Nutno určit pravý nebo levý
Ano
|
Dioda
Ne
|
Hloubka
72 mm
|
Napájení
DC
|
Výška čela
270 mm
|
Tloušťka čela
3 mm
|
Šířka těla zámku
20 mm
|
Výsuv závory
20 mm
|
Výsuv oboustranné střelky
10 mm
|
Oboustranná kontrola vstupu
Ne
|
Panikový
Ano
|
