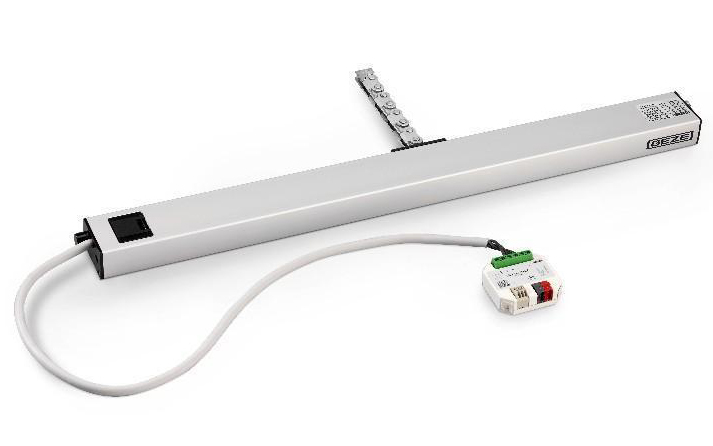

Řetězový pohon GEZE slimchain/800/24V pravý, stříbrný
Řetězový pohon GEZE Slimchain R 800 mm

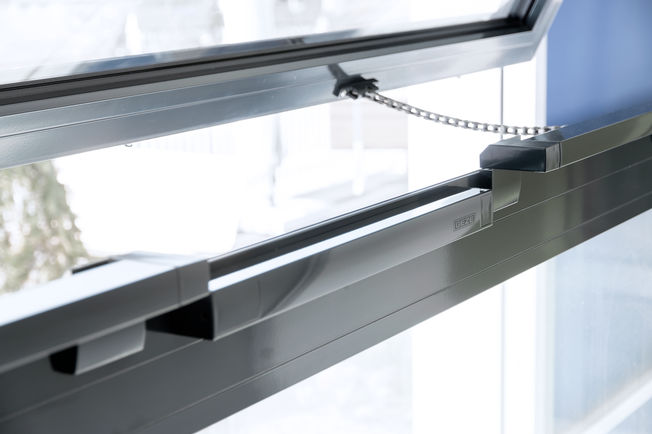

GEZE Slimchain R je řetězový pohon pro elektrické otevírání a zavírání oken v systémech přirozeného větrání a odvodu kouře a tepla. Varianta s identifikačním číslem 147050 má pravé provedení R, stříbrný povrch EV1 a zdvih 800 mm.
Pohon je určen pro 24V systémy ve fasádní oblasti. Díky štíhlému a nenápadnému provedení se dobře začlení do moderních okenních konstrukcí, fasád i interiérů. Použít jej lze na dřevěná, plastová i kovová okna.
Hlavní výhody GEZE Slimchain
- kompaktní řetězový pohon pro 24V systémy,
- vhodný pro přirozené větrání i odvod kouře a tepla,
- zdvih 800 mm pro větší otevření okenního křídla,
- štíhlé a diskrétní provedení pro snadné začlenění do fasády,
- plynule nastavitelný zdvih pohonu,
- samostatně nastavitelné rychlosti pro větrání a RWA režim,
- synchronizace až čtyř pohonů bez externí řídicí jednotky,
- nastavení provozního režimu pomocí DIP přepínačů,
- rychlá a jednoduchá montáž pomocí systému Smart fix,
- inteligentní řízení pohonu IQ windowdrive,
- testováno jako zařízení pro přirozený odvod kouře a tepla podle EN 12101-2.
Vhodné použití

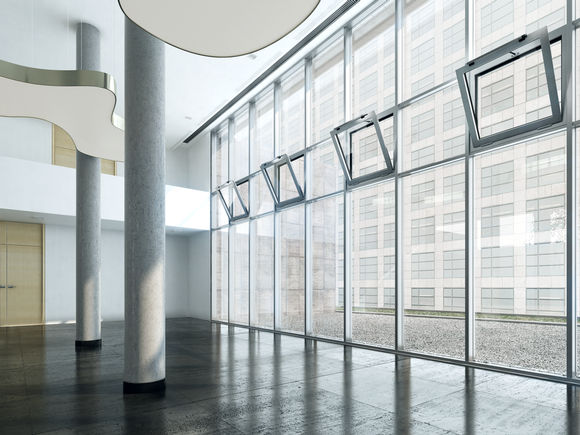

GEZE Slimchain je určen pro přirozené větrání a systémy odvodu kouře a tepla ve fasádní oblasti. Uplatní se v systémech odtahu i přívodu vzduchu.
Pohon lze použít pro dovnitř i ven otevíraná okna se sklopnými, výklopnými a otočnými křídly. Vhodný je také pro projektovaná výklopná okna a paralelně otevíraná okna.
Technické parametry
| Produkt | GEZE Slimchain R |
|---|---|
| Identifikační číslo | 147050 |
| Provedení | R |
| Barva / povrch | EV1 |
| Zdvih | 800 mm |
| Provozní napětí | 24 V DC |
| Napětí při provozu | 24 V ± 25 % |
| Proudový odběr | 1,1 A |
| Proudový odběr podle použití | větrání 24 V: 0,9 A / RWA 18 V: 1,1 A |
| Příkon | 22 W |
| Příkon ve vypnutém stavu | 0 W |
| Příkon v pohotovostním režimu | 0,3 W |
| Příkon v síťovém pohotovostním režimu | 0,4 W |
| Rozměry | 25 × 44 mm |
| Rychlost otevření RWA | 15 mm/s |
| Rychlost otevření při větrání | 5 mm/s |
| Maximální rychlost zavírání | 5 mm/s |
| Tažná síla | 300 N |
| Maximální tlaková síla | 100 N podle zdvihu |
| Maximální uzamykací síla | 2000 N |
| Hmotnost křídla | 200 kg* |
| Přesah | 0–23 mm podle použití a konzolové sady |
| Zatížitelnost | 30 % |
| Minimální průřez žíly | 0,75 mm² |
| Počet žil | 4 |
| Krytí | IP40 |
| Třída ochrany | III |
| Provozní teplota | −5 až +70 °C |
| Funkce Syncro | ano |
| Počet synchronizovaných pohonů | až 4 |
| Nastavitelná rychlost otevírání při větrání | ano |
| Doplňkové uzamčení | ano |
| Typ doplňkového uzamčení | uzamykací pohon |
| Vypnutí při přetížení | ano |
| Otevření do 60 sekund | ano, včetně uzamykacího pohonu |
| NSHEV / RWA testování | ano |
| KNX kompatibilita | ano |

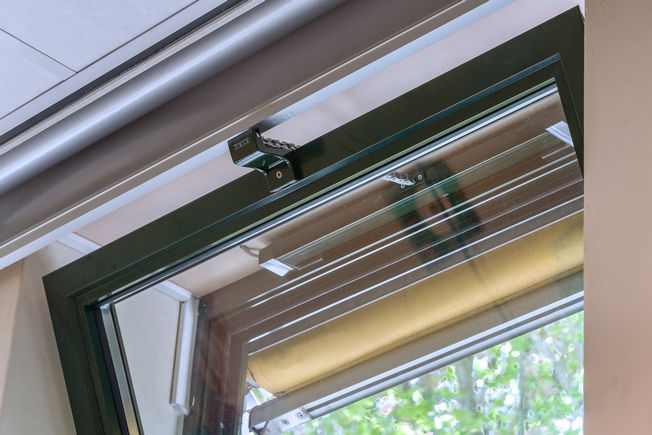

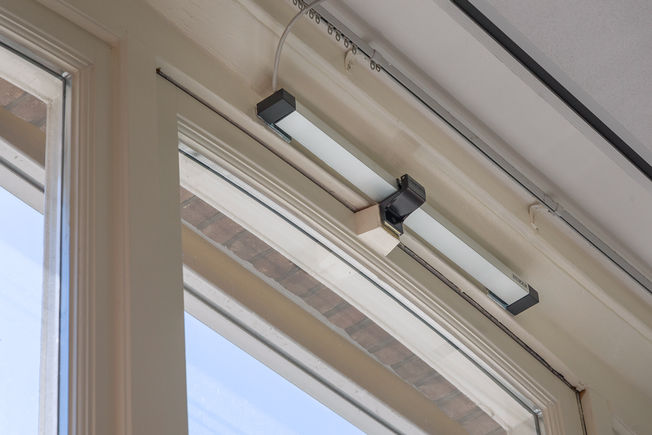

Možnosti instalace
- montáž na rám u dovnitř otevíraných sklopných oken,
- montáž na křídlo u dovnitř otevíraných sklopných oken,
- montáž na rám u ven otevíraných sklopných oken,
- montáž na rám u dovnitř otevíraných otočných oken,
- montáž na křídlo u dovnitř otevíraných otočných oken,
- montáž na rám u ven otevíraných otočných oken,
- montáž na rám u dovnitř otevíraných výklopných oken,
- montáž na rám u ven otevíraných výklopných oken,
- montáž na rám u ven otevíraných projektovaných výklopných oken,
- montáž na rám u ven otevíraných paralelních oken.
Bezpečnostní upozornění
U sklopných oken mohou padající okenní křídla představovat závažné riziko pro osoby v okolí. Při použití pohonů GEZE na sklopných oknech je proto povinné použití bezpečnostních nůžek GEZE.
Systémové napojení a příslušenství
GEZE Slimchain lze použít jako systémové řešení v kombinaci s uzamykacím pohonem Power lock. Pro napojení do KNX instalace je určeno rozhraní IQ box KNX, které propojuje okenní pohony Slimchain, Powerchain a E 250 NT se sběrnicí KNX budovy.
