Řetězový pohon GEZE slimchain/800/24V levý, stříbrný

Kód produktu:	NA040395
Kód dodavatele:	GE147055
Výrobce:	GEZE

Přidat k porovnání Poslat odkaz Dotaz k produktu

Na objednávku

12 752,19 CZK s DPH / ks

10 539,00 CZK bez DPH

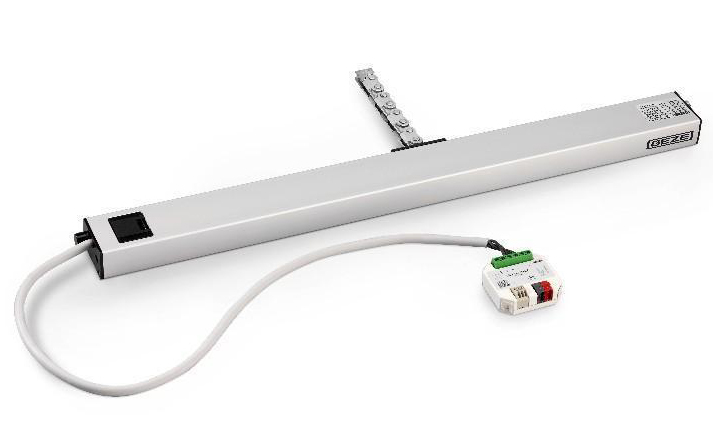

Řetězový pohon GEZE Slimchain L 800 mm

GEZE Slimchain L je řetězový pohon pro elektrické otevírání a zavírání oken v systémech přirozeného větrání a odvodu kouře a tepla. Varianta s identifikačním číslem 147055 má levé provedení L, stříbrný povrch EV1 a zdvih 800 mm.

Pohon je určen pro 24V systémy ve fasádní oblasti. Díky štíhlému a nenápadnému provedení se dobře začlení do moderních okenních konstrukcí, fasád i interiérů. Použít jej lze na dřevěná, plastová i kovová okna.

Hlavní výhody GEZE Slimchain

kompaktní řetězový pohon pro 24V systémy,
vhodný pro přirozené větrání i odvod kouře a tepla,
zdvih 800 mm pro větší otevření okenního křídla,
štíhlé a diskrétní provedení pro snadné začlenění do fasády,
plynule nastavitelný zdvih pohonu,
samostatně nastavitelné rychlosti pro větrání a RWA režim,
synchronizace až čtyř pohonů bez externí řídicí jednotky,
nastavení provozního režimu pomocí DIP přepínačů,
rychlá a jednoduchá montáž pomocí systému Smart fix,
inteligentní řízení pohonu IQ windowdrive,
testováno jako zařízení pro přirozený odvod kouře a tepla podle EN 12101-2.

Vhodné použití

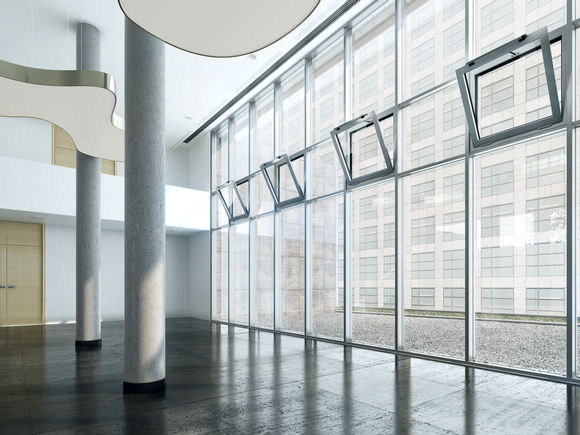

GEZE Slimchain je určen pro přirozené větrání a systémy odvodu kouře a tepla ve fasádní oblasti. Uplatní se v systémech odtahu i přívodu vzduchu.

Pohon lze použít pro dovnitř i ven otevíraná okna se sklopnými, výklopnými a otočnými křídly. Vhodný je také pro projektovaná výklopná okna a paralelně otevíraná okna.

Technické parametry

Produkt	GEZE Slimchain L
Identifikační číslo	147055
Provedení	L
Barva / povrch	EV1
Zdvih	800 mm
Provozní napětí	24 V DC
Napětí při provozu	24 V ± 25 %
Proudový odběr	1,1 A
Proudový odběr podle použití	větrání 24 V: 0,9 A / RWA 18 V: 1,1 A
Příkon	22 W
Příkon ve vypnutém stavu	0 W
Příkon v pohotovostním režimu	0,3 W
Příkon v síťovém pohotovostním režimu	0,4 W
Rozměry	25 × 44 mm
Rychlost otevření RWA	15 mm/s
Rychlost otevření při větrání	5 mm/s
Maximální rychlost zavírání	5 mm/s
Tažná síla	300 N
Maximální tlaková síla	100 N podle zdvihu
Maximální uzamykací síla	2000 N
Hmotnost křídla	200 kg*
Přesah	0–23 mm podle použití a konzolové sady
Zatížitelnost	30 %
Minimální průřez žíly	0,75 mm²
Počet žil	4
Krytí	IP40
Třída ochrany	III
Provozní teplota	−5 až +70 °C
Funkce Syncro	ano
Počet synchronizovaných pohonů	až 4
Nastavitelná rychlost otevírání při větrání	ano
Doplňkové uzamčení	ano
Typ doplňkového uzamčení	uzamykací pohon
Vypnutí při přetížení	ano
Otevření do 60 sekund	ano, včetně uzamykacího pohonu
NSHEV / RWA testování	ano
KNX kompatibilita	ano

Možnosti instalace

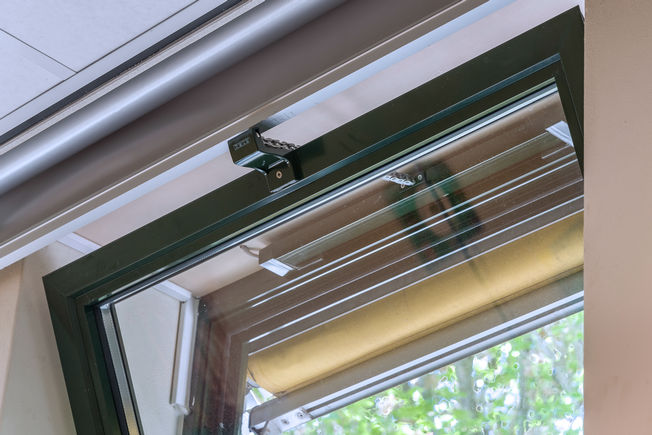

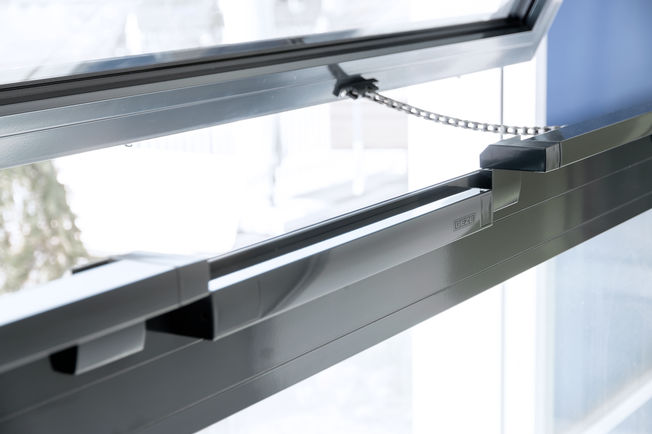

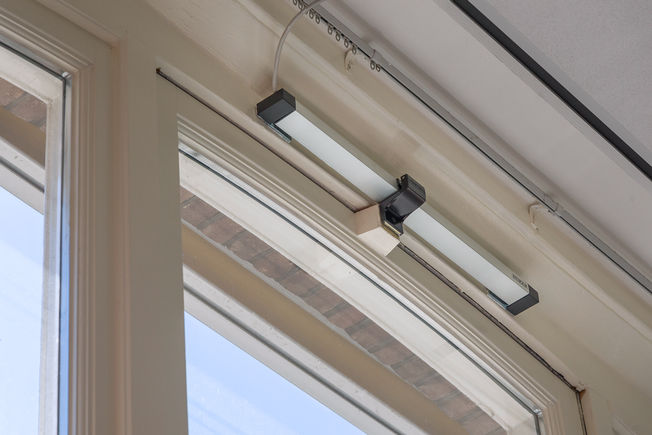

montáž na rám u dovnitř otevíraných sklopných oken,
montáž na křídlo u dovnitř otevíraných sklopných oken,
montáž na rám u ven otevíraných sklopných oken,
montáž na rám u dovnitř otevíraných otočných oken,
montáž na křídlo u dovnitř otevíraných otočných oken,
montáž na rám u ven otevíraných otočných oken,
montáž na rám u dovnitř otevíraných výklopných oken,
montáž na rám u ven otevíraných výklopných oken,
montáž na rám u ven otevíraných projektovaných výklopných oken,
montáž na rám u ven otevíraných paralelních oken.

Bezpečnostní upozornění

U sklopných oken mohou padající okenní křídla představovat závažné riziko pro osoby v okolí. Při použití pohonů GEZE na sklopných oknech je proto povinné použití bezpečnostních nůžek GEZE.

Systémové napojení a příslušenství

GEZE Slimchain lze použít jako systémové řešení v kombinaci s uzamykacím pohonem Power lock. Pro napojení do KNX instalace je určeno rozhraní IQ box KNX, které propojuje okenní pohony Slimchain, Powerchain a E 250 NT se sběrnicí KNX budovy.
