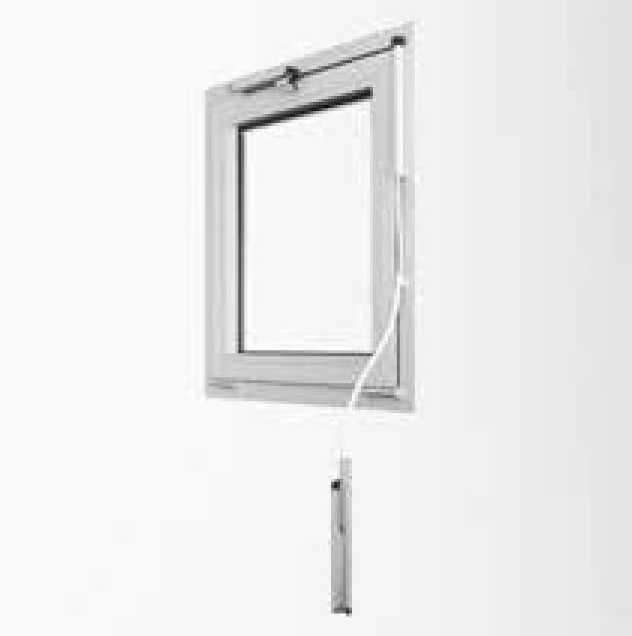

Flex převod GEZE OL90N 1000 mm bílá 022720

Pružné flexibilní táhlo bez příslušenství

Přenášecí převod přes parapet pomocí pružných táhel pro převod na různé úrovně. Přenášecí převod přes parapet pro otevírače nadsvětlíků je jednoduchý a přizpůsobivý. Montáž proběhne rychle a bezproblémově, vedení je pohledově pěkně.

Upozornění: Pružný přenášecí převod přes parapet je vhodný pouze pro křídlo do 1200 mm.

Technická data

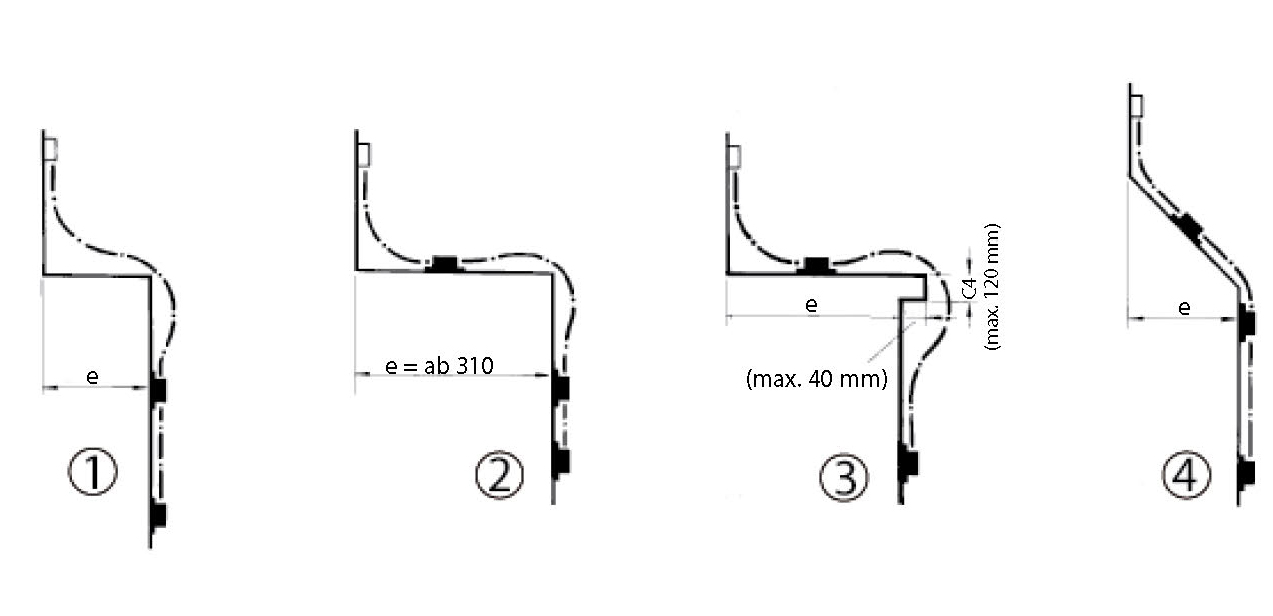

1 = parapet s hloubkou ostění e = do 310 mm (tažná délka 700 mm)
2 = parapet s hloubkou ostění e = nad 310 mm (tažná délka 700 mm do e = 380 mm)/(tažná délka 1000 mm do e = 680 mm)
3 = parapet s předsazením (tažná délka 700 mm do e + e1 = 310 mm)/(tažná délka 1000 mm do e + e1 = 610 mm)
4 = šikmý parapet (tažná délka 700 mm do e = 380 mm)/(tažná délka 1000 mm do e = 680 mm)
e = hloubka ostění
