Elektrický otvírač Effeff 138 E91 12V

Elektrický otvírač effeff 138

Použití otvírače FAB

Moderní řada elektrických otvíračů se širokým rozsahem výrobních provedení, které pokrývají všechny běžné požadavky výrobců a uživatelů dveří.

Výhody otvírače FAB

• malá konstrukční velikost (šíře pouze 16 mm)
• širokorozsahová cívka
• šroubovací / plug-in konektor
• symetrický konstrukční tvar
• libovolný směr DIN montáže včetně horizontální
• rádiusová západka

S opačnou funkcí otevření: Reverzní el. otvírač je při přivedení napájení BLOKOVÁN – zajištěn. Při přerušení el. napětí je el. otvírač ODBLOKOVÁN – odjištěn. K otvírači je třeba objednat čelní lištu dle požadovaného způsobu montáže.

Všechny reverzní el. otvírače lze napájet pouze stejnosměrným napětím!

Technické údaje

Odolnost proti vylomení: 370 kg
Rozsah stavitelné západky: 3 mm
Materiál západky: tlakový odlitek, mosaz

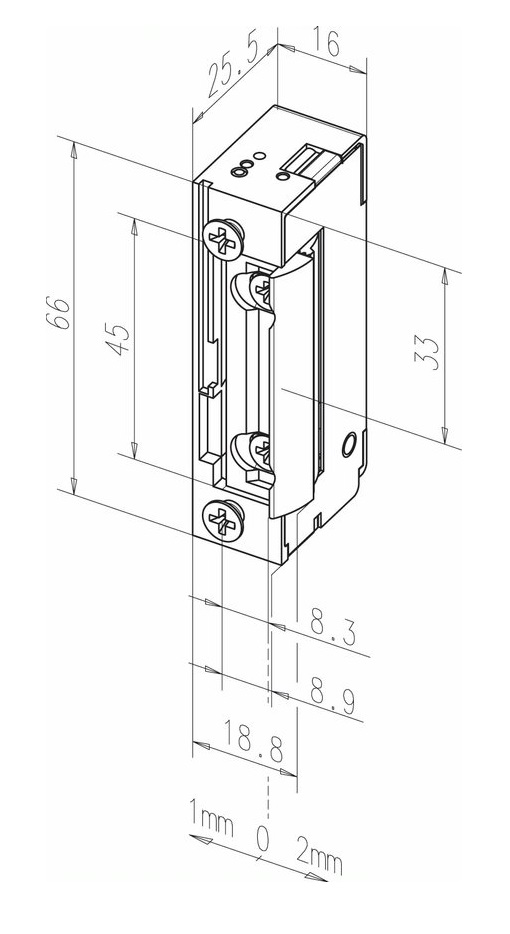

Rozměry: 66 x 16 x 25,5 mm
Rozměry (RR) s mon. kontaktem: 74 x 16 x 25,5 mm
Odběr cívek: A71 - 10-24V AC/DC, 280 mA (12V DC), 250 mA (12V AC), 560 mA (24V DC), 500 mA (24V AC), E91 - 12V DC, 12V DC = 270 mA, F91 - 24V DC, 24V DC = 120 mA
Trvalý provoz (denní režim): A71 - 11-13V DC, B71 - 22-26V DC
Rozsah pracovních teplot: -15°C až +40°C
Standardní čelní lišty: 106, 021, 343, 324
Obsah balení: el. otvírač
