Elektrický otvírač Effeff 138.13-F91 24V

Elektrický otvírač effeff ProFix®2 typ 138.13

Moderní řada elektrických otvíračů s širokým rozsahem výrobních provedení, která pokrývá všechny běžné požadavky výrobců a uživatelů dveří. Patentované řešení skryté montáže el. otvírače do dveří.

Výhody otvírače

• malá konstrukční velikost v provedení ProFix® 2
• širokorozsahová cívka
• šroubovací / plug-in konektor
• libovolný směr DIN montáže včetně horizontální

S opačnou funkcí otevření: Reverzní el. otvírač je při přivedení napájení ZABLOKOVÁN – zajištěn. Při přerušení napájení je el. otvírač ODBLOKOVÁN – odjištěn. El. otvírač je v poloze ODBLOKOVÁNO jen po dobu přerušení napájení. Mimo tuto dobu jsou dveře otevřeny. Verze 138.23 – el. otvírač je navíc vybaven mikrospínačem se svorkovnicí, který plně nahradí přídavné kontakty, instalované na dveřích. Všechny reverzní el. otvírače lze napájet pouze stejnosměrným napětím v dodávce pouze cívky E91 a F91!

Technické údaje

Odolnost proti vylomení: 370 kg
Rozsah stavitelné západky: 3 mm
Materiál západky: tlakový odlitek, mosaz

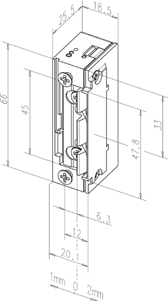

Rozměry: 66 x 16 x 25,5 mm
Rozměry (RR): s mon.kontaktem 74 x 16 x 25,5 mm
Trvalý provoz (denní režim): A71 - 11-13V DC
Rozsah pracovních teplot: -15°C až +40°C
Standardní čelní lišty: 689; 691; 26B; 24C

K otvírači je třeba vždy objednat čelní lištu ProFix® 2 dle požadovaného způsobu montáže.

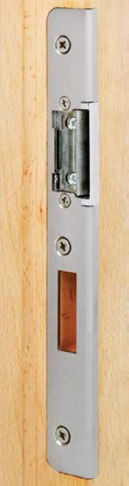

ProFix® - řešení pro skrytou montáž

Speciální patentované konstrukční řešení el. otvírače, které umožňuje zmenšit prostor pro montáž otvírače a umístit ho uvnitř dveřní zárubně jako běžný zadlabávací zámek. Výsledkem montáže je umístění el. otvírače bez nutnosti výřezu dveřní zárubně. Ideální například pro dveře bez polodrážky (bezfalcové dveře). El. otvírače ProFix® jsou vyráběny pro všechny typy aplikací. Od běžných el. otvíračů po požárně odolné. El. otvírač není vidět, pokud jsou dveře zavřené. Je stále zachována funkce seřízení západky el. otvírače (Fix). Pro montáž je třeba zvolit vybraný typ el. otvírače a speciální ProFix® protiplech dle typu dveří.

Výhody montáže ProFix®

• možné použití „U“ plechů
• nejsou nutné výřezy ve dveřním křídle = lepší zvuková a tepelná izolace
• instalace bez mezer
• chrání použitý profil
• stabilnější montáž
• větší bezpečnost
• nenarušený design dveří

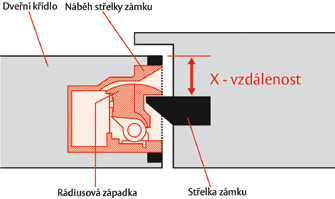

Kdy je možné použít ProFix® el. otvírač?
Konstrukce dveřního křídla je určujícím faktorem, jaký typ ProFix el. otvírače musíte zvolit. Klíčová hodnota je vzdálenost od hrany střelky zadlabávacího zámku po kraj dveřního rámu. Jde o rozměr, který je značen jako „ X-vzdálenost“.

ProFix®2
- falcové dveře s hodnotou X= 6 mm nebo více
- u modelu 118 falcové dveře s hodnotou X= 4 mm
