Elektrický otvírač Effeff 118F A71 10-24V

Elektrický otvírač effeff pro požárně odolné dveře

Použití elektrického otvírače

Požárně odolné elektrické otvírače s minimální konstrukční velikostí. Moderní řada elektrických otvíračů se širokým rozsahem výrobních provedení, které pokrývájí všechny běžné požadavky výrobců a uživatelů dveří. Při minimální konstrukční velikosti splňují požadavky na osazení požárně odolných dveří.
Požární otvírače se nevyrábějí v reverzním provedení.

Výhody elektrického otvírače

• malá konstrukční velikost (šíře pouze 16 mm)
• širokorozsahová cívka
• šroubovací / plug-in konektor
• symetrický konstrukční tvar
• libovolný směr DIN montáže včetně horizontální
• možnost použití do prostředí s vysokým zatížením
• rádiusová západka

Popis funkce elektrického otvírače

Je v poloze ODBLOKOVÁNO jen po dobu trvání napěťového impulzu. Mimo tuto dobu jsou dveře BLOKOVÁNY. Verze RR - el. otvírač je navíc vybaven mikrospínačem se svorkovnicí, který plně nahradí přídavné kontakty, instalované na dveřích.

K otvírači je třeba objednat čelní lištu dle požadovaného způsobu montáže.

Technické údaje

Odolnost proti vylomení: 885 kg
Rozsah stavitelné západky: 3 mm
Materiál západky: ocel

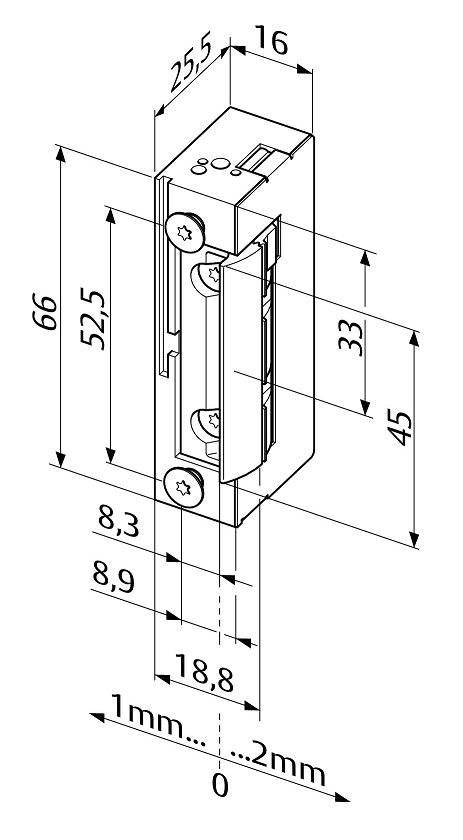

Rozměry: 66 x 16 x 25,5 mm
Odběr cívek: A71 - 10-24V AC/DC, 280 mA (12V DC), 250 mA (12V AC), 560 mA (24V DC), 500 mA (24V AC), B71 - 24V-42V AC/DC, 120 mA (24V DC), 60 mA (24V AC)
Trvalý provoz (denní režim): A71 - 11-13V DC, B71 - 22-26V DC
Rozsah pracovních teplot: -15°C až +40°C
Standardní čelní lišty: 106, 021, 343, 324
Obsah balení: el. otvírač
