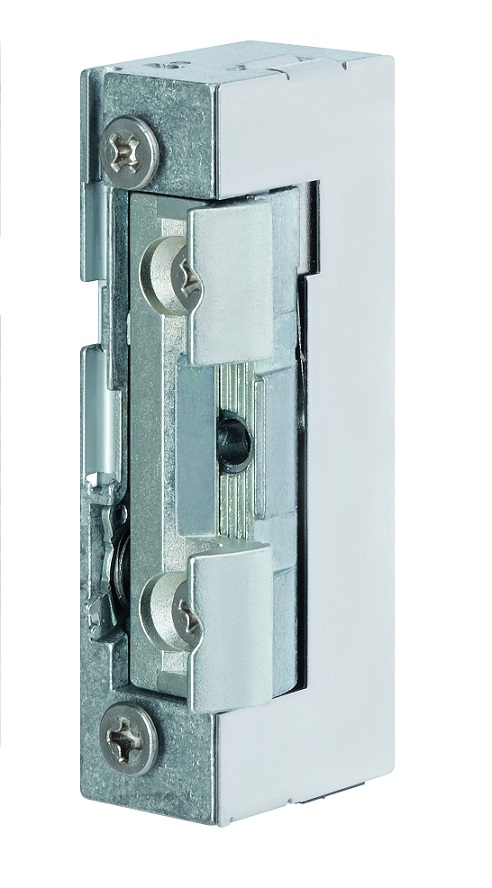

Elektrický otvírač Effeff 118E130-A71 10-24V

Elektrický otvírač effeff 118E130

Použití otvírače FAB

Moderní řada elektrických otvíračů se širokým rozsahem výrobních provedení, které pokrývají všechny běžné požadavky výrobců a uživatelů dveří.

Výhody otvírače FAB

• malá konstrukční velikost (šíře pouze 16 mm)
• širokorozsahová cívka
• šroubovací / plug-in konektor
• symetrický konstrukční tvar
• libovolný směr DIN montáže včetně horizontální
• rádiusová západka

Popis funkce otvírače FAB 118E130

Umožňuje mechanické nastavení páčky do polohy ODBLOKOVÁNO nebo ZABLOKOVÁNO. V poloze ODBLOKOVÁNO je vhodný pro stálý průchod na neomezeně dlouhou dobu bez použití el. impulzu. Přepnutím páčky do polohy ZABLOKOVÁNO pracuje stejně jako standardní modely el. otvíračů effeff 118. El. otvírač je vybaven speciální západkou, vhodnou pro použití s válečkovými zámky (Nemef 9680), nebo zámky vybavené bezpečnostní střelkou s pojistkou (např. hotelové zámky).
K otvírači je třeba objednat čelní lištu dle požadovaného způsobu montáže viz strana 120–121.

Technické údaje

Odolnost proti vylomení: 370 kg
Rozsah stavitelné západky: 3 mm
Materiál západky: tlakový odlitek, mosaz

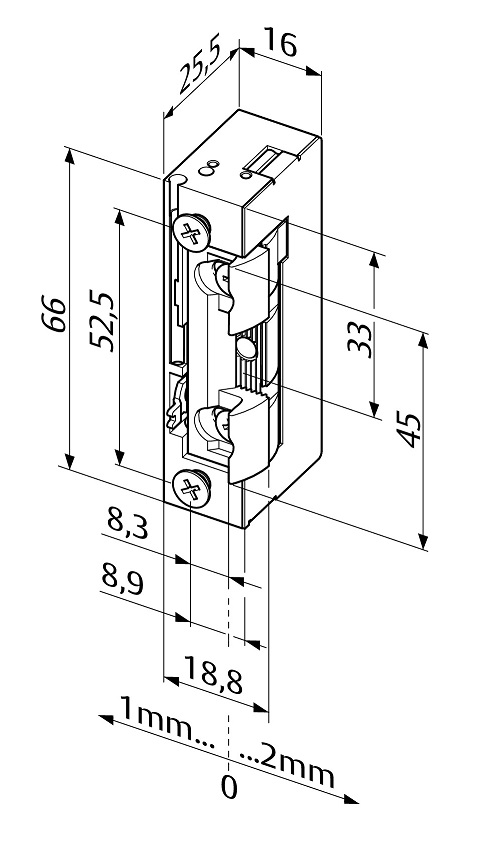

Rozměry: 66 x 16 x 25,5 mm
Odběr cívek: A71 - 10-24V AC/DC, 280 mA (12V DC), 250 mA (12V AC), 560 mA (24V DC), 500 mA (24V AC), B71 - 24V-42V AC/DC, 120 mA (24V DC), 60 mA (24V AC)
Trvalý provoz (denní režim): A71 - 11-13V DC, B71 - 22-26V DC
Rozsah pracovních teplot: -15°C až +40°C
Standardní čelní lišty: 106, 021, 343, 324
Obsah balení: el. otvírač
