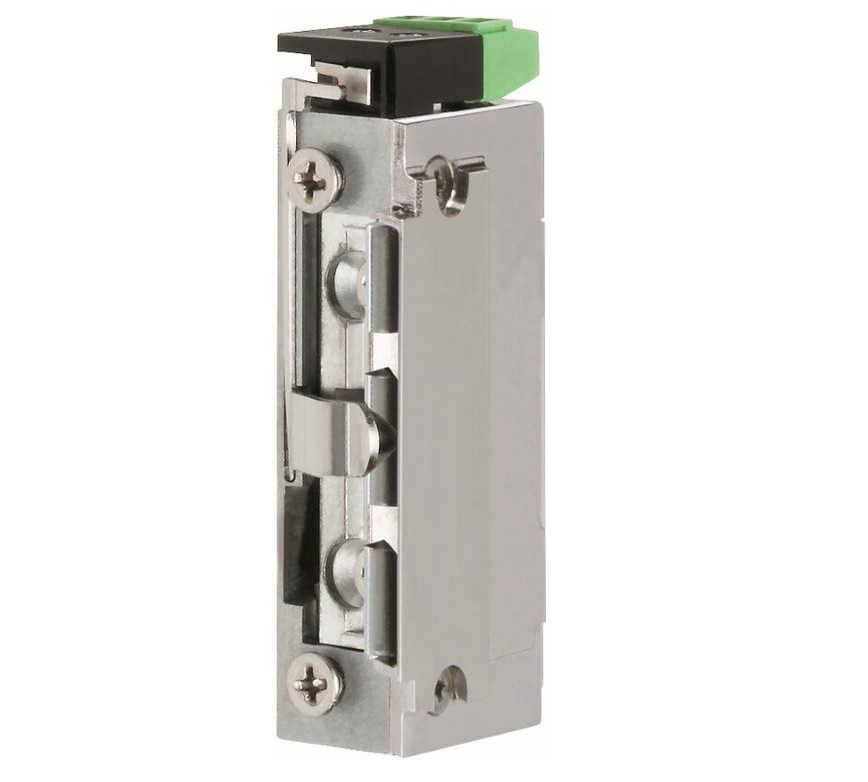

Elektrický otvírač Effeff 118E.23 A71 10-24V

Elektrický otvírač effeff ProFix® 2

Použití elektrického otvírače

Moderní řada elektrických otvíračů s širokým rozsahem výrobních provedení, která pokrývá všechny běžné požadavky výrobců a uživatelů dveří. Patentované řešení skryté montáže el. otvírače do dveří.

Výhody elektrického otvírače

• malá konstrukční velikost v provedení ProFix® 2
• širokorozsahová cívka
• šroubovací / plug-in konektor
• patentovaný tvar náběhové rampy pro bezproblémový provoz a tiché odemykání zadlabávacího zámku
• libovolný směr DIN montáže včetně horizontální

Popis funkce elektrického otvírače

Umožňuje mechanické nastavení páčky do polohy ODBLOKOVÁNO nebo ZABLOKOVÁNO. V poloze ODBLOKOVÁNO je vhodný pro stálý průchod na neomezeně dlouhou dobu bez použití el. impulzu. Přepnutím páčky do polohy ZABLOKOVÁNO pracuje stejně jako standardní modely el. otvíračů effeff 118.
Verze 118E.23 - El. otvírač je navíc vybaven mikrospínačem se svorkovnicí, který plně nahradí přídavné kontakty, instalované na dveřích.
K otvírači je třeba vždy objednat čelní lištu ProFix® 2 dle požadovaného způsobu montáže.

Technické údaje

Odolnost proti vylomení: 370 kg
Rozsah stavitelné západky: 3 mm
Materiál západky: tlakový odlitek, mosaz

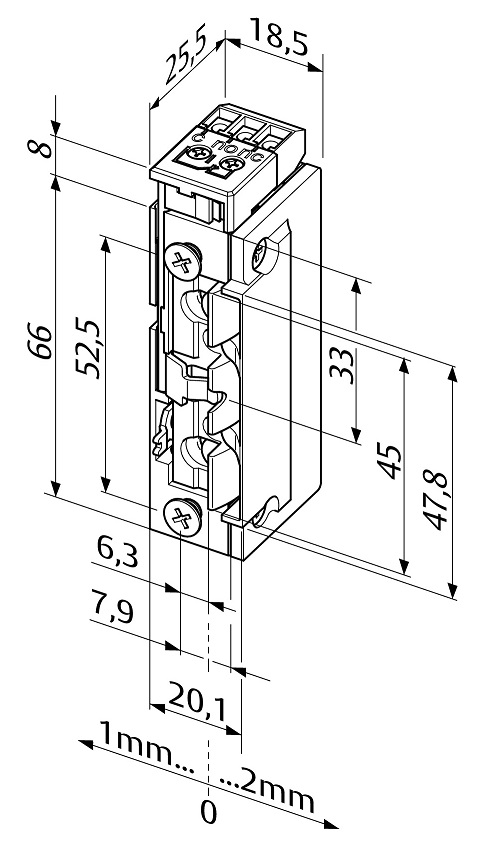

Rozměry: 66 x 20,1 x 25,5 mm
Rozměry (RR) s mon. kontaktem: 74 x 20,1 x 25,5 mm
Odběr cívek: A71 - 10-24V AC/DC, 280 mA (12V DC), 250 mA (12V AC), 560 mA (24V DC), 500 mA (24V AC), B71 - 24V-42V AC/DC, 120 mA (24V DC), 60 mA (24V AC)
Trvalý provoz (denní režim): A71 - 11-13V DC, B71 - 22-26V DC
Rozsah pracovních teplot: -15°C až +40°C
Standardní čelní lišty: 689; 691; 26B; 24C
Obsah balení: el. otvírač
