Elektrický otvírač Effeff 118.23 A71 10-24V

Elektrický otvírač effeff ProFix® 2

Použití elektrického otvírače

Moderní řada elektrických otvíračů s širokým rozsahem výrobních provedení, která pokrývá všechny běžné požadavky výrobců a uživatelů dveří. Patentované řešení skryté montáže el. otvírače do dveří.

Verze 118.23 je navíc vybaven mikrospínačem se svorkovnicí, který plně nahradí přídavné kontakty, instalované na dveřích.

Výhody elektrického otvírače

• malá konstrukční velikost v provedení ProFix® 2
• širokorozsahová cívka
• šroubovací / plug-in konektor
• patentovaný tvar náběhové rampy pro bezproblémový provoz a tiché odemykání zadlabávacího zámku
• libovolný směr DIN montáže včetně horizontální

Popis funkce elektrického otvírače

Je v poloze ODBLOKOVÁNO jen po dobu trvání napěťového impulzu. Mimo tuto dobu jsou dveře BLOKOVÁNY. Verze 118.23 - El. otvírač je navíc vybaven mikrospínačem se svorkovnicí, který plně nahradí přídavné kontakty, instalované na dveřích.

Technické údaje

Odolnost proti vylomení: 370 kg
Rozsah stavitelné západky: 3 mm
Materiál západky: tlakový odlitek, mosaz

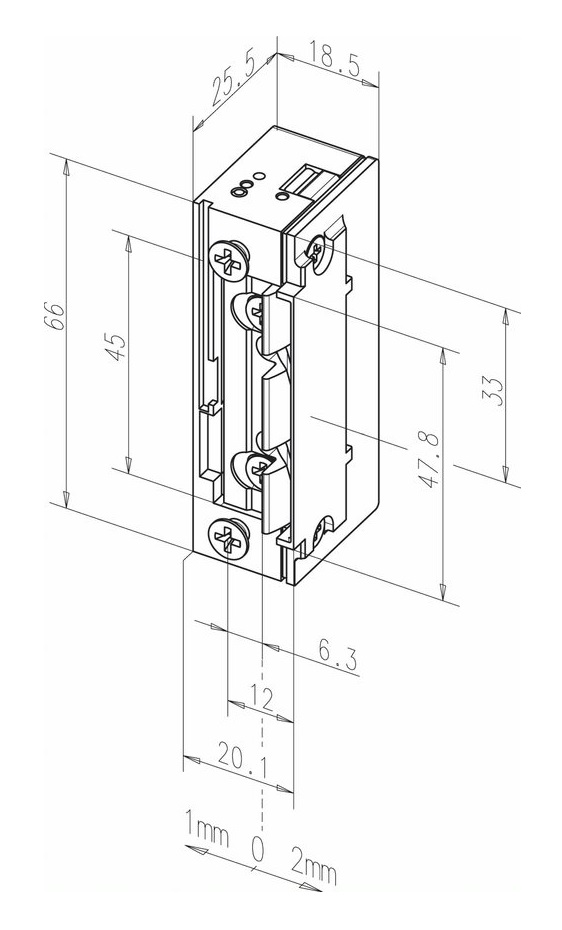

Rozměry: 66 x 20,1 x 25,5 mm
Rozměry (RR) s mon. kontaktem: 74 x 20,1 x 25,5 mm
Odběr cívek: A71 - 10-24V AC/DC, 280 mA (12V DC), 250 mA (12V AC), 560 mA (24V DC), 500 mA (24V AC), B71 - 24V-42V AC/DC, 120 mA (24V DC), 60 mA (24V AC)
Trvalý provoz (denní režim): A71 - 11-13V DC, B71 - 22-26V DC
Rozsah pracovních teplot: -15°C až +40°C
Standardní čelní lišty: 689; 691; 26B; 24C
Obsah balení: el. otvírač
