CM-CCR 150/B

Podstavný systém – kontejnerové příslušenství

Podstavný systém je řešení vyvinuté primárně pro uvodorovnění kontejnerů, které mají rohový prvek
dle ISO.

Použití podstavného systému

• stavitelné kostky umožňují vyrovnání kontejneru na nerovném terénu
• kostky jsou stavitelné na výšku v rozmezí 150 až 250 mm
• umísťují se pod všechny čtyři spodní rohové prvky
• zatížení podstavné kostky nesmí přesáhnout udanou přípustnou nosnost

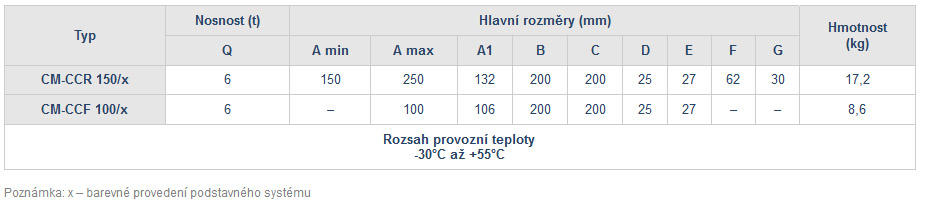

Technická data podstavného systému

• maximální zatížení 6 tun
• hmotnost 15 kg
• rozměry – min (DxŠxV) 200x200x150
• rozměry – max (DxŠxV) 200x200x250

Podstavný systém je chráněn patentem a užitným vzorem. Podstavný systém svojí konstrukcí vyhovuje požadavkům stanoveným Směrnicí  Evropského parlamentu a Rady  2006/42/ES ve znění   českého technického předpisu – nařízení vlády č. 176/2008 Sb. v platném znění i požadavkům harmonizovaných českých technických norem ČSN EN ISO 12100.

Standardní barevné provedení podstavných kostek

• khaki – infra (U2056/RAL 6031-F9 Infra)
• slonová kost – standard (U2056/ČSN 6003)
• bílo-šedá (U2056/RAL 9002)
• zelená – standard (U2056/ČSN 5454)

Další standardně používané odstíny výrobků Brano

• modrá – RAL 5017
• černá – RAL 9005
• červená – RAL 3001
• žlutá – RAL 1004

Podstavnou kostku je možno zakázkově dodat v jakékoliv barvě. Kontejnerová stavitelná kostka (CM-CCR 150) a kontejnerová fixační kostka (CM-CCF 100). Fixační kostka slouží pouze k podepření stavitelné kostky. Pro případ podložení kontejneru do větší výšky než je rozsah stavitelné kostky (250 mm).

Rozsah provozní teploty: -30 °C až +55 °C

Poznámka: x – barevné provedení podstavného systému

Spojovací šroub slouží ke spojení podstavných kostek v případě umístění kontejnerů vedle sebe. Tímto se zajistí konstantní vzdálenost mezi kontejnery.
