ABLOY EL566/60/24/1760 elektromechanický samozamykací vícebodový zámek

Elektromechanický samozamykací hluboký vícebodový zámek ABLOY EL566

Použití zámku ABLOY EL566

• Pro vnitřní i plášťové plné dveře - např. dřevěné.
• Jedinečné řešení pro únikové požárně odolné dveře.
• Lze použít pro únikové dveře.
• Lze použít do požárně odolných dveří.
• Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnější kliky viz. nastavení zámku.
• Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
• Zámek je vždy osazen kováním typu klika/klika (klika/paniková hrazda).

Výhody samozamykacího zámku ABLOY EL566

• pravolevý - oboustranná střelka
• možnost nastavit zámek do reverzní nebo standardní funkce
• čelní U-štít
• samozamykací
• paniková funkce
• kompletní certifikace
• napájení v rozsahu 12-24V DC
• čtyřbodové uzamčení dveří

Popis funkcí zámku ABLOY EL566

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky
zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale
odblokován.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika s děleným čtyřhranem.

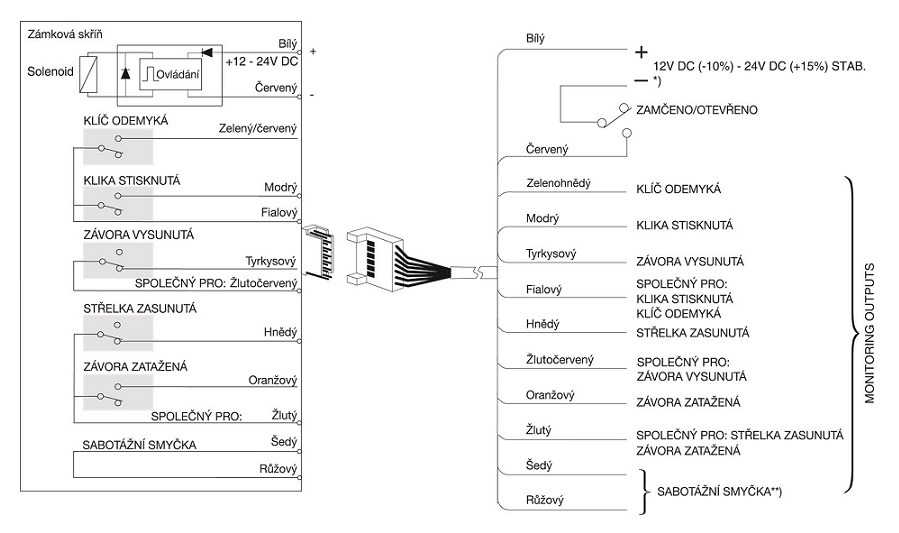

Monitorovací funkce ABLOY EL566

Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta

Samozamykací funkce

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve čtyřech bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Možnosti nastavení zámku ABLOY EL566

Zámek je vždy osazen kováním typu klika/klika.

Fail secure
Klika ve směru úniku je funkční trvale (paniková klika nebo hrazda), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.

Fail safe – funkce EPS - reverzní režim
Klika ve směru úniku je funkční trvale (paniková klika nebo hrazda), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

Pro oboustrannou kontrolu vstupu použijte zámek EL567.

Certifikace zámku ABLOY EL566

EN 179:2008 Pro únikové východy
EN 1125:2008 Pro panikové únikové východy
EN 1634-1 Pro požárně odolné dveře
EN1627:2012 Bezpečnostní třída RC3
EN 61000-6-1:2007 EMC
EN 61000-6-3:2007 EMC
EN 14846:2008 Elektrické zámky

Technické údaje ABLOY EL566

Napájení: 12 – 24 V DC STAB +/- 10 %
Proudový odběr: 12 V DC 240 mA v klidu Max. 550 mA, 24 V DC 130 mA v klidu, Max. 300 mA
Monitorovací kontakty: Max. 0.5 A 30V AC/DC resist, 10 W
Rozsah pracovních teplot: -25°C až +70°C

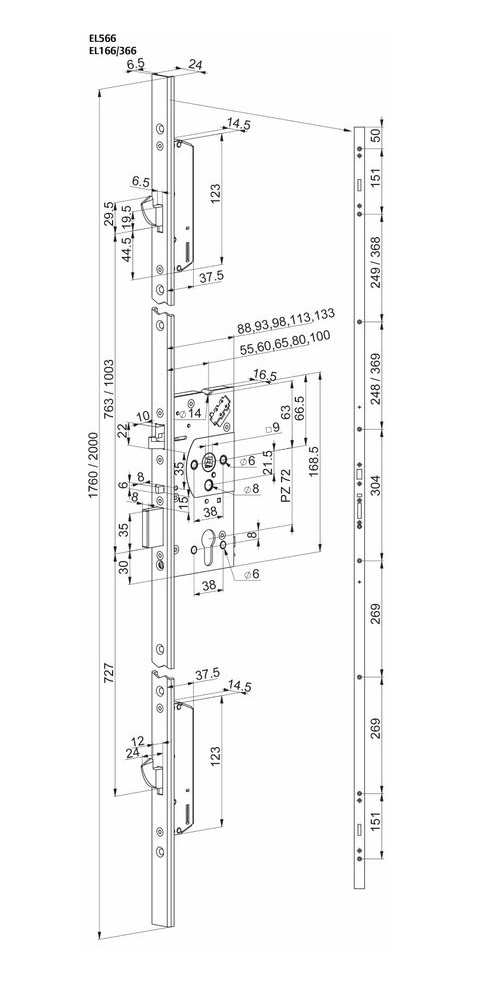

Výsuv závor: závora 20 mm, oboustranná střelka 10 mm, háky 24 mm
Signalizace: dveře otevřené/zavřené, klíč odemyká/volný, klika stisknutá/volná, závora zatažená, závora vysunutá
Vyráběné backsety: standardně 55 mm, na objednávku 60, 65, 80 a 100 mm
Šířka čelního štítu: 24 mm, nerez
Délka čelního štítu: 1760 mm, U profil
Čtyřhran dělený: 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2-5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 72 mm
