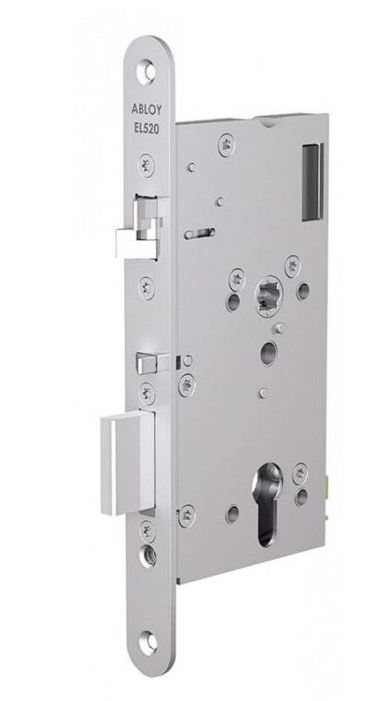

ABLOY EL520/55/20 elektromotorický samozamykací zámek bez ústředny

Kód produktu: NA021829
Kód dodavatele: EL002199
EAN: 6416495231395
Výrobce: Externí odkazASSA ABLOY Opening Solutions CZ s.r.o.
Na dotaz
36 015,65 CZK s DPH / ks
29 765,00 CZK bez DPH
MJ: ks

Elektromotorický samozamykací zámek EL520 bez ústředny

Použití elektromotorického samozamykacího zámku EL520:

- zámek je vhodný pro vnitřní i venkovní plné dveře (např. dřevěné)
- zámek je vhodný pro dveře s velkým počtem průchodů - 200 a více za den
- lze jej použít do bezpečnostních dveří a do požárně odolných dveří
- vhodný pro řešení dveří s designovým madlem
- elektromotorický zámek je vhodný pro spojení s různými typy pohonů
- určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsou
ovládány jen z venkovní strany – z vnitřní strany má antipanic funkci, která vždy umožňuje otevřít
dveře stisknutím kliky = nouzový východ nebo panikové hrazdy = panikový únikový východ
- vhodný pro únikové dveře

Výhody elektromotorického samozamykacího zámku EL520:

- pravolevý – oboustranná střelka
- samozamykací - při každém zavření dveří se automaticky vysune závora zámku
- paniková funkce
- rychlé odemčení zámku = 0,7s
- kompletní certifikace
- dvoubodové uzamčení dveří - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku

Popis funkcí zámku EL520:

- po příchodu aktivačního signálu je motoricky zatažena hlavní závora zámku
- v případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim)
- v případě odemčení zámku je možné dveře otevřít pouhým „zatlačením“ na dveře
- zámek lze propojit s externí ústřednou EA420. Pomocí ústředny lze nastavit dobu odemčení zámku (2–15 s), ústředna obsahuje svorky pro připojení monitorovacích kontaktů. Ústředna také kontroluje provozní stav zámku.
- zámek je elektronicky chráněn proti vysunutí závory mimo zárubeň
- zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří
- zámek je možné osadit kováním typu madlo/madlo pro oboustrannou kontrolu vstupu
- jednotné napájení 12–24 V DC, 12–18V AC

Monitorovací funkce zámku EL520:

- Dveře – otevřeny / zavřeny
- Klika – stisknuta / volná
- Klíč – odemyká / volný
- Závora – zatažena / vysunuta
(Nutné použít kabel EA218 - 6m nebo EA219 - 10m)

Samozamykací funkce zámku EL520:

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vysunutí hlavní dělené střelky dojde k automatickému vysunutí závory a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout.

Provozní režimy zámku EL520:

1) Impulzní
Po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2–15 sekund. Doba otevření se volí pomocí spínačů DIP na ústředně. Po uplynutí této doby se zámek ve dveřích znovu uzamkne. Při otevření dveří dojde po zavření k okamžitému uzamknutí.
2) Trvalý
Zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim). Po přerušení signálu se zámek uzamkne.

Certifikace zámku EL520:

EN 179:2008 Pro únikové východy
EN 1125:2008 Pro panikové únikové východy
EN 1634-1 Pro požárně odolné dveře
EN 61000-6-1:2007 EMC
EN 61000-6-3:2007 EMC
EN 14846:2008 Elektrické zámky
EN 1627:2012 Bezpečnostní třída RC4
NBU SS4=3
SK NBU Stupeň „Tajné“

Technické údaje zámku EL520

Napájení: 12 – 24 V DC +/- 15 %, 12 – 18 V AC -10 % /+15 %
Proudový odběr: 12 V 80 mA v klidu, 450 mA nominální, 1300 mA max., 24 V 40 mA v klidu, 220 mA nominální, 600 mA max.
Monitorovací kontakty: Max. 0.8 A 30 V AC/DC resist, 20 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm, oboustranná střelka 10 mm
Nastavitelná doba odemčení: 2-15 sec
Signalizace dveře: otevřené/zavřené, klíč odemyká/volný, klika stisknutá/volná, závora zatažená, závora vysunutá, sabotážní smyčka
Vyráběné backsety: standardně 55 mm, na objednávku 60, 65, 80 a 100 mm
Šířka čelního štítu: 20 mm (na objednávku 24 mm), nerez
Čtyřhran nedělený: 9 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2-5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce na 8 mm čtyřhran
Rozteč zámku: 72 mm

Zařazeno v kategoriích

Hmotnost
1,5 kg
EAN
6416495231395
Samozamykací funkce
Ano
Typ samozamykacího zámku
Elektromotorický
Rozteč, střed kliky - střed vložky
72
Osová vzdálenost - dornmass/backset
55
Šířka čela / lišty
20
Čtyřhran
9
Nutno určit pravý nebo levý
Ne
Dioda
Ne
Hloubka
88 mm
Napájení
AC/DC
Výška čela
235 mm
Tloušťka čela
3 mm
Šířka těla zámku
16,5 mm
Výsuv závory
20 mm
Výsuv oboustranné střelky
10 mm
Rozsah teplot
-25 °C až +70 °C mm
Oboustranná kontrola vstupu
Ne
Panikový
Ano
Příslušenství
EA218 kabel s konektorem 6m
