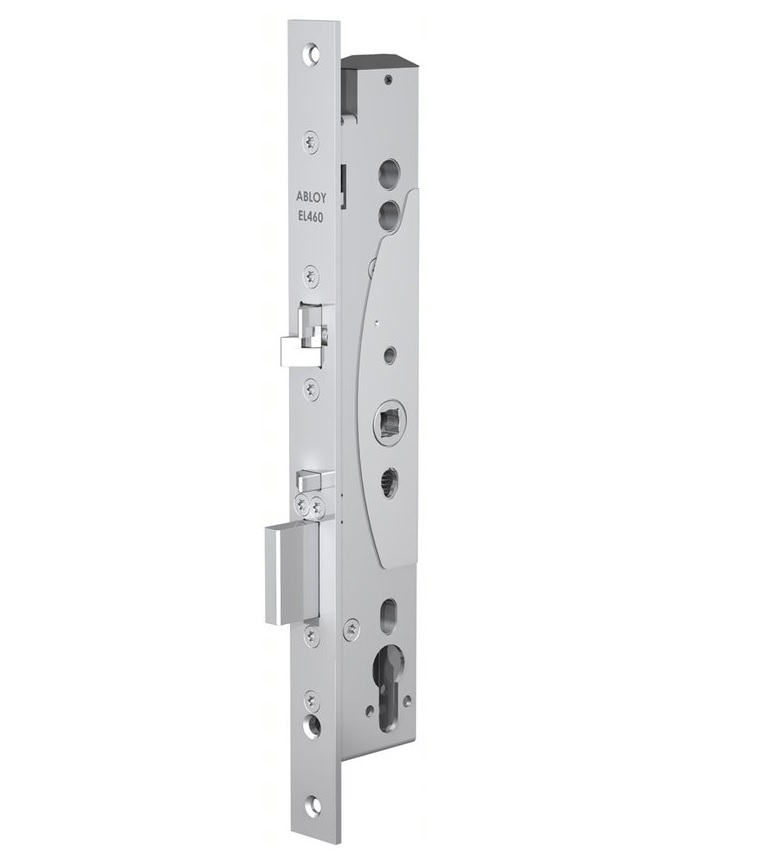

ABLOY EL461/35/24, 12-24V elektromechanický samozamykací zámek

Elektromechanický samozamykací úzký zámek ABLOY EL461 – oboustranná kontrola vstupu

Použití samozamykacího zámku EL461

• Vhodný pro požárně odolné dveře s oboustranou kontrolou vstupu.
• Pro vnitřní i plášťové rámové dveře - například ALU profil.
• Lze použít do požárně odolných dveří.
• Lze použít do bezpečnostních dveří.
• Nedělený čtyřhran pro oboustrannou kontrolu vstupu.
• Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.

Výhody zámku EL461

• pravolevý - oboustranná střelka
• samozamykací
• oboustranné odblokování zámku - v reverzním režimu
• oboustranná kontrola vstupu - nedělený čtyřhran
• kompletní certifikace
• napájení v rozsahu 12-24V DC
• dvoubodové uzamčení dveří

Popis funkcí zámku EL461

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky
zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale
odblokován.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.

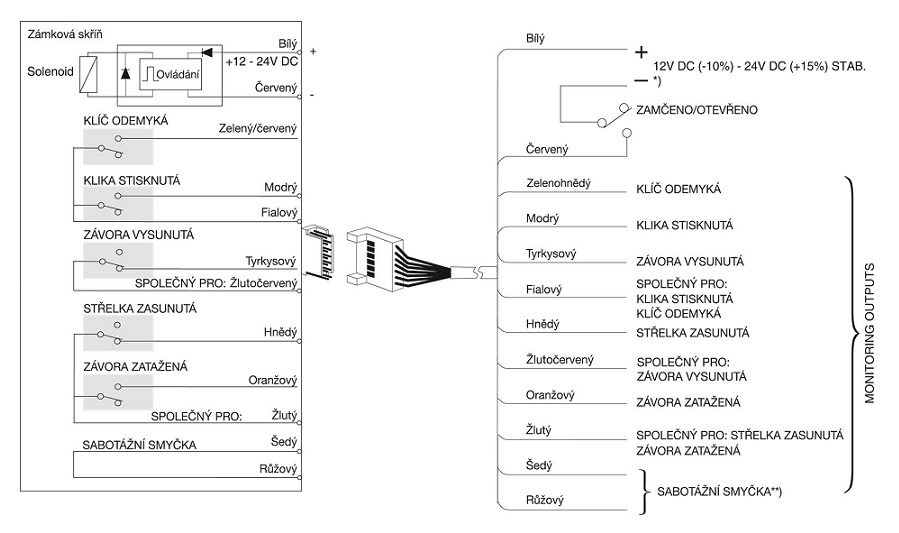

Monitorovací funkce zámku EL461

Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta

Samozamykací funkce zámku EL461

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Možnosti nastavení zámku EL461

Zámek je vždy osazen kováním typu klika/klika.

Fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.

Fail safe – funkce EPS - reverzní režim
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.

Pro řešení chráněných únikových východů dle normy EN179 a EN1125 použijte zámky EL460 nebo EL466.

Certifikace zámku EL461

EN 1634-1 Pro požárně odolné dveře
EN 61000-6-1:2007 EMC
EN 61000-6-3:2007 EMC
EN 14846:2008 Elektrické zámky
EN 1627:2012 Bezpečnostní třída RC4
NBU SS4=3
SK NBU Stupeň „Tajné“

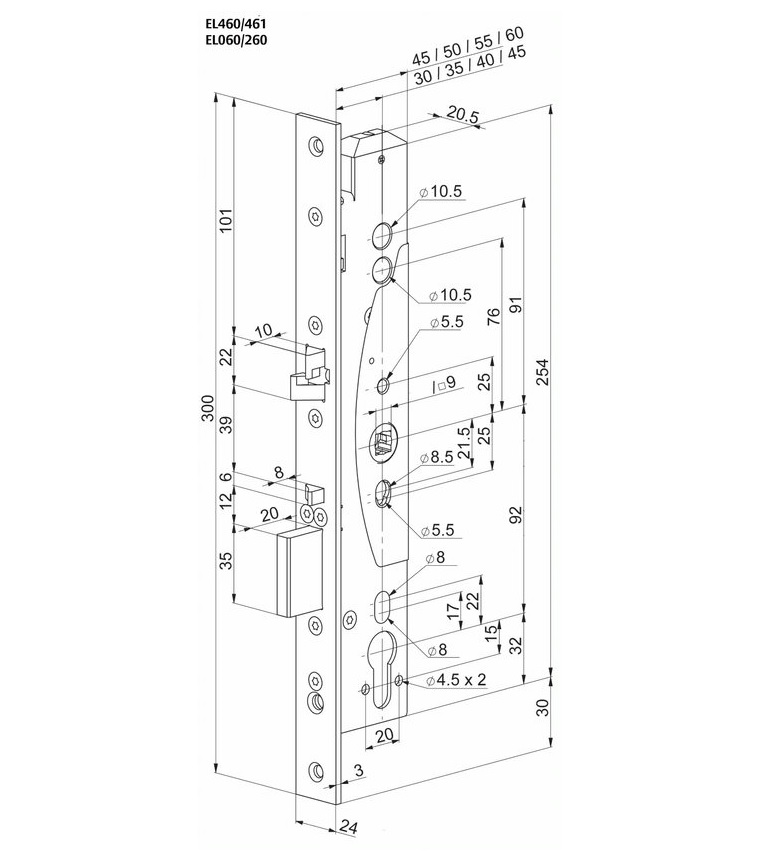

Technické údaje EL461

Napájení: 12–24 V DC STAB +/- 10 %
Proudový odběr: 12 V DC 240 mA v klidu. Max. 550 mA, 24 V DC 130 mA v klidu. Max. 300 mA
Monitorovací kontakty: Max. 0.5 A 30V AC/DC resist, 10 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm, Oboustranná střelka 10 mm
Signalizace dveře: otevřené/zavřené, klíč odemyká/volný, klika stisknutá/volná, závora zatažená, závora vysunutá
Vyráběné backsety: standardně 35 mm, na objednávku 30, 40 a 45 mm
Šířka čelního štítu: 24 mm (na objednávku 28 mm), nerez
Čtyřhran nedělený: 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2-5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 92 mm
