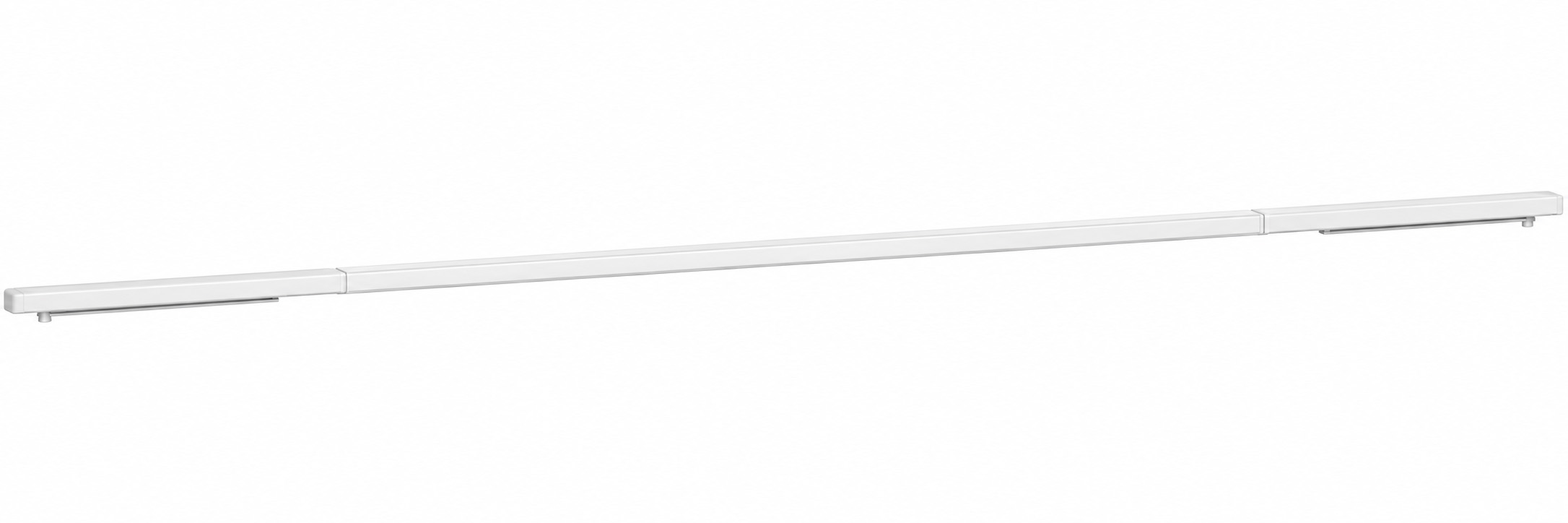

Konzole s koordinátorem G464 NEW s 1 elektromagnetem bílá

Požární konzole G464 NEW s koordinátorem a 1 elektromagnetem

Požární konzole ASSA ABLOY G464 NEW je určena pro požárně odolné a kouřotěsné dvoukřídlé dveře. Kombinuje integrovaný mechanický koordinátor s jedním elektromagnetem pro přidržení dveří v otevřené poloze.

Elektromagnet zajišťuje v otevřené poloze pasivní dveřní křídlo. Pokud je pasivní křídlo otevřené, aktivní křídlo může být rovněž přidrženo v otevřené poloze prostřednictvím mechanismu koordinátoru. Po uvolnění elektromagnetu zajistí koordinátor správné pořadí zavírání – nejprve pasivního a následně aktivního křídla.

Hlavní vlastnosti

• Pro požárně odolné a kouřotěsné dvoukřídlé dveře.
• Integrovaný mechanický koordinátor.
• Jeden integrovaný elektromagnet pro aretaci pasivního křídla.
• Správná zavírací sekvence dveřních křídel.
• Pro jedno dveřní křídlo do šířky 1400 mm a hmotnosti 120 kg.
• Vzdálenost pantů 1350 / 1400 až 2800 mm pro montáž na pantové / nepantové straně.
• Úhel aretace pasivního křídla na straně pantů 70°–130°.
• Úhel aretace pasivního křídla na straně bez pantů 70°–120°.
• Maximální úhel otevření aktivního křídla na straně pantů / bez pantů 150° / 120°.
• Plynule nastavitelná síla přidržení dveří v otevřené poloze.
• Certifikováno pro použití s dveřním zavíračem DC700.
• Osvědčení o shodě s normami EN 1155 a EN 1158.
• Montáž na straně pantů nebo na straně bez pantů.
• Pro montáž na straně bez pantů se používá ramínko s hákem G120.
• Konzole je dodávána s ramínky.

Koordinace zavírání

Integrovaný mechanický koordinátor zajišťuje správné pořadí zavírání dvoukřídlých dveří. Nejprve se uzavře pasivní křídlo a teprve následně aktivní křídlo.

Elektrická aretace

G464 NEW používá jeden elektromagnet pro přidržení pasivního křídla v otevřené poloze. Pokud je pasivní křídlo otevřené, mechanismus koordinátoru umožňuje ponechat otevřené také aktivní křídlo. Na rozdíl od provedení G462 tedy nemá každé dveřní křídlo vlastní elektromagnet.

Technické parametry

• Napájení: 24 V DC
• Maximální elektrická spotřeba: 60 mA
• Počet elektromagnetů: 1
• Maximální šířka jednoho křídla: 1400 mm
• Maximální hmotnost jednoho křídla: 120 kg
• Vzdálenost pantů – pantová strana: 1350–2800 mm
• Vzdálenost pantů – nepantová strana: 1400–2800 mm
• Úhel aretace pasivního křídla – pantová strana: 70°–130°
• Úhel aretace pasivního křídla – nepantová strana: 70°–120°
• Maximální úhel otevření aktivního křídla – pantová / nepantová strana: 150° / 120°
• Hmotnost konzole: 2,9 kg
• Výška: 31 mm
• Hloubka: 33 mm
• Normy: EN 1155 a EN 1158

Kompatibilita a příslušenství

• Dveřní zavírač DC700
• Montážní plech A120
• Montážní plech A115
• Montážní plech pravoúhlý A116
• Montážní plech pravoúhlý středový A117
• Ramínko s hákem G120
• Zdroj napájení
• Detektor kouře
• Uvolňovací tlačítko
• Dveřní unašeč A101
