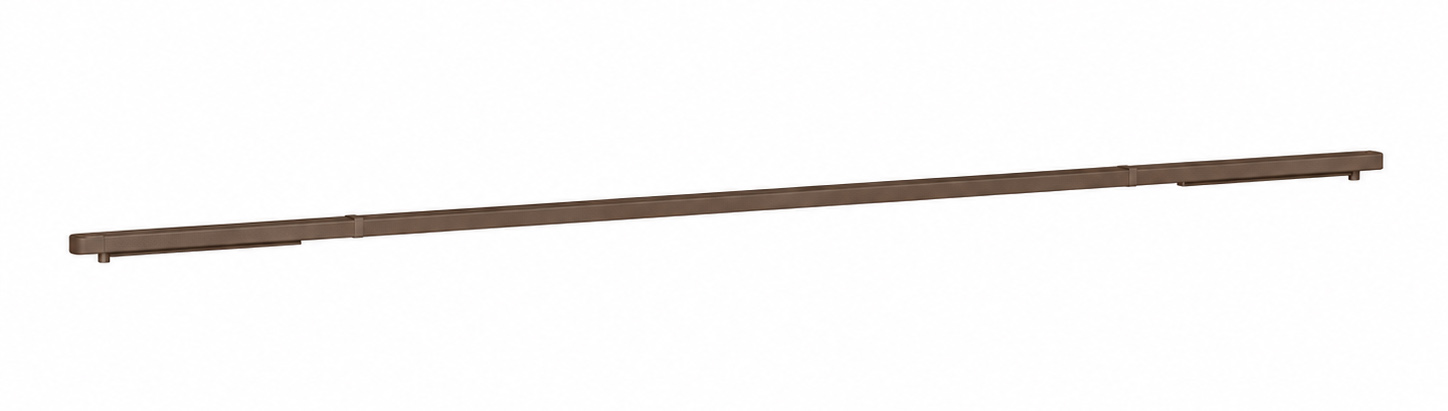

Konzole s koordinátorem G462 NEW se 2 elektromagnety hnědá

Požární konzole G462 NEW s koordinátorem a 2 elektromagnety

Požární konzole ASSA ABLOY G462 NEW je určena pro požárně odolné a kouřotěsné dvoukřídlé dveře. Kombinuje integrovaný mechanický koordinátor se dvěma elektromagnety, které umožňují přidržení dveřních křídel v otevřené poloze.

Mechanický koordinátor zajišťuje správné pořadí zavírání dveří. Nejprve se uzavře pasivní křídlo a následně aktivní křídlo. Dva elektromagnety umožňují nezávislé elektromagnetické přidržení jednotlivých dveřních křídel.

Hlavní vlastnosti

• Pro požárně odolné a kouřotěsné dvoukřídlé dveře.
• Integrovaný mechanický koordinátor.
• Dva integrované elektromagnety pro přidržení dveří v otevřené poloze.
• Nezávislé elektromagnetické přidržení dveřních křídel.
• Správná zavírací sekvence dveřních křídel.
• Pro jedno dveřní křídlo do šířky 1400 mm a hmotnosti 120 kg.
• Vzdálenost pantů 1350 / 1400 až 2800 mm pro montáž na pantové / nepantové straně.
• Úhel aretovaného otevření na straně pantů 70°–130°.
• Úhel aretovaného otevření na straně bez pantů 70°–120°.
• Plynule nastavitelná síla přidržení dveří v otevřené poloze.
• Certifikováno pro použití s dveřním zavíračem DC700.
• Osvědčení o shodě s normami EN 1155 a EN 1158.
• Montáž na straně pantů nebo na straně bez pantů.
• Pro montáž na straně bez pantů se používá ramínko s hákem G120.
• Konzole je dodávána s ramínky.

Koordinace zavírání

Integrovaný mechanický koordinátor zajišťuje správné pořadí zavírání dvoukřídlých dveří. Nejprve se zavře pasivní křídlo a teprve následně aktivní křídlo.

Elektrická aretace

Dva integrované elektromagnety umožňují nezávislé přidržení dveřních křídel v otevřené poloze. Po uvolnění elektromagnetického přidržení přestanou být dveře aretovány a dveřní zavírače zajistí jejich zavření ve správném pořadí daném mechanickým koordinátorem.

Technické parametry

• Napájení: 24 V DC
• Maximální elektrická spotřeba: 120 mA
• Spotřeba jednoho elektromagnetu: 60 mA
• Maximální šířka jednoho křídla: 1400 mm
• Maximální hmotnost jednoho křídla: 120 kg
• Vzdálenost pantů – pantová strana: 1350–2800 mm
• Vzdálenost pantů – nepantová strana: 1400–2800 mm
• Úhel aretace – pantová strana: 70°–130°
• Úhel aretace – nepantová strana: 70°–120°
• Počet elektromagnetů: 2
• Hmotnost konzole: 3,1 kg
• Výška: 31 mm
• Hloubka: 33 mm
• Normy: EN 1155 a EN 1158

Kompatibilita a příslušenství

• Dveřní zavírač DC700
• Montážní plech A120
• Montážní plech A115
• Montážní plech pravoúhlý A116
• Montážní plech pravoúhlý středový A117
• Ramínko s hákem G120
• Zdroj napájení
• Detektor kouře
• Uvolňovací tlačítko
• Dveřní unašeč A101
