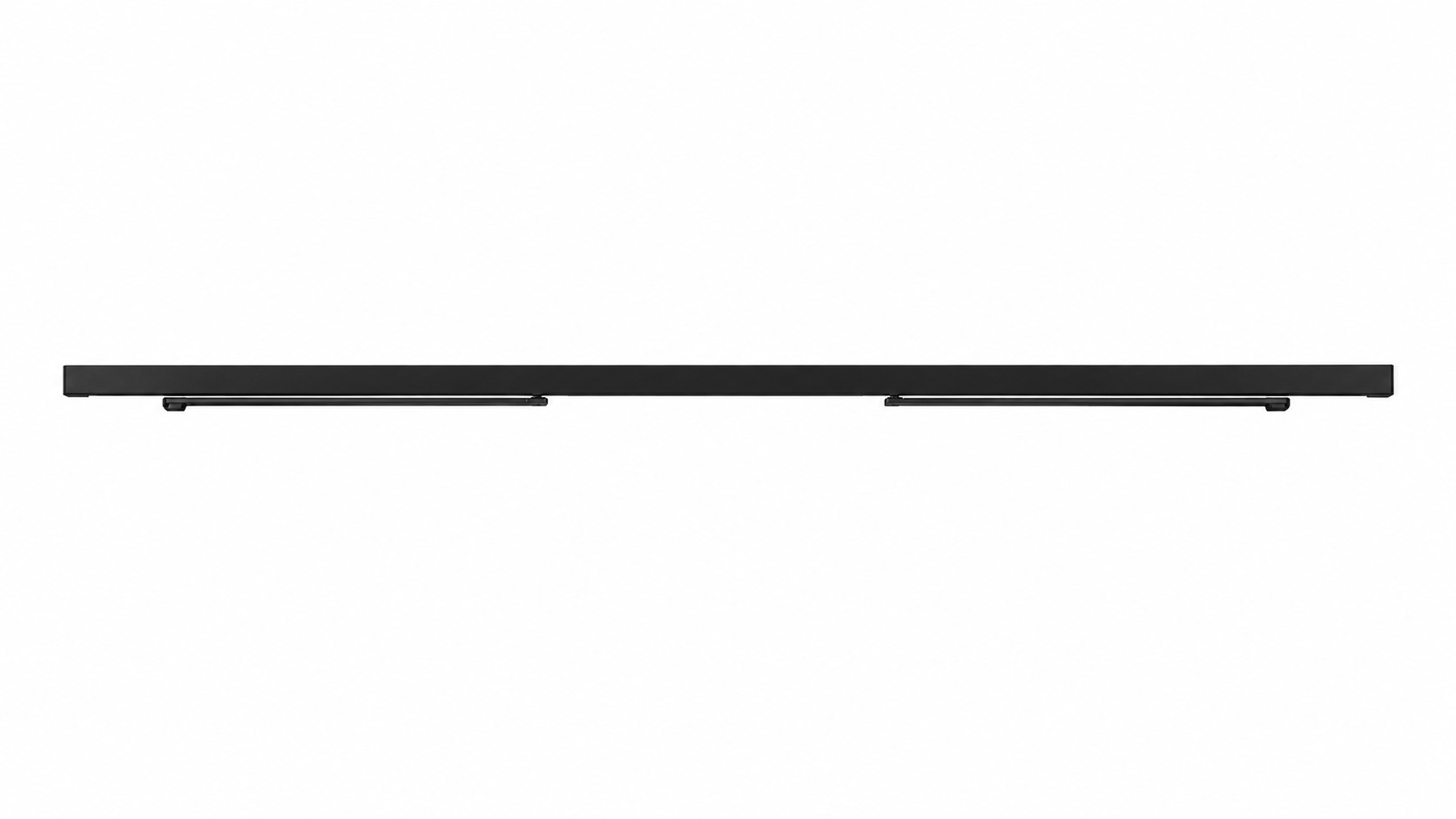

Konzole s koordinátorem G461 černá

Požární konzole G461 NEW s integrovaným mechanickým koordinátorem

Požární konzole ASSA ABLOY G461 NEW je určena pro koordinaci zavírání požárně odolných a kouřotěsných dvoukřídlých dveří. Integrovaný mechanický koordinátor zajišťuje správné pořadí zavírání obou dveřních křídel.

G461 NEW nemá funkci elektrického přidržení otevřených dveří. Mechanický koordinátor zajišťuje, aby se při zavírání nejprve uzavřelo pasivní křídlo a následně aktivní křídlo.

Hlavní vlastnosti

• Pro požárně odolné a kouřotěsné dvoukřídlé dveře.
• Integrovaný mechanický koordinátor.
• Správná zavírací sekvence dveřních křídel.
• Pro jedno dveřní křídlo do šířky 1400 mm a hmotnosti 120 kg.
• Vzdálenost pantů 1350 / 1400 až 2800 mm pro montáž na pantové / nepantové straně.
• Aktivní křídlo může během otevření pasivního křídla zůstat otevřené ve zvoleném úhlu až do 150°.
• Certifikováno pro použití s dveřním zavíračem DC700.
• Osvědčení o shodě s normou EN 1158.
• Montáž na straně pantů nebo na straně bez pantů.
• Pro montáž na straně bez pantů se používá ramínko s hákem G120.
• Konzole je dodávána s ramínky.

Koordinace zavírání

Integrovaný mechanický koordinátor zajišťuje správné pořadí zavření dvoukřídlých dveří. Nejprve se uzavře pasivní křídlo a teprve následně aktivní křídlo. Koordinátor funguje mechanicky a nezávisle na elektrickém napájení.

Technické parametry

• Maximální šířka jednoho křídla: 1400 mm
• Maximální hmotnost jednoho křídla: 120 kg
• Vzdálenost pantů – pantová strana: od 1350 mm
• Vzdálenost pantů – nepantová strana: od 1400 mm
• Maximální vzdálenost pantů: 2800 mm
• Maximální úhel otevření aktivního křídla: až 150°
• Funkce přidržení otevřených dveří: ne
• Norma koordinátoru: EN 1158

Kompatibilita a příslušenství

• Dveřní zavírač DC700
• Montážní plech A120
• Montážní plech A115
• Montážní plech pravoúhlý A116
• Montážní plech pravoúhlý středový A117
• Ramínko s hákem G120
• Dveřní unašeč A101
