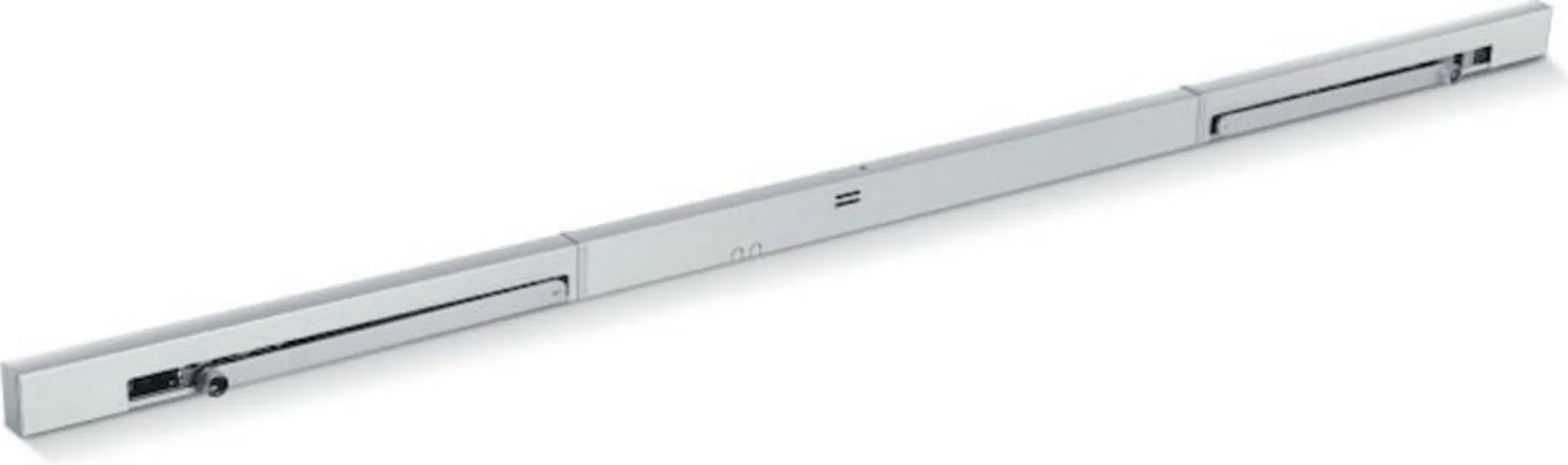

Kluzná lišta GEZE R ISM TS5000 stříbrná

Kluzná lišta GEZE R-ISM TS 5000

Kluzná lišta GEZE R-ISM TS 5000 je určena pro dvoukřídlé dveře se systémem dveřních zavíračů TS 5000. Kombinuje integrovanou koordinaci pořadí zavírání, elektrické přidržení obou dveřních křídel v otevřené poloze a integrovanou kouřovou spínací jednotku.

Při běžném provozu mohou být obě dveřní křídla elektromagneticky přidržena v otevřené poloze. Při aktivaci kouřové spínací jednotky se elektrické přidržení uvolní a dveřní zavírače dveře zavřou. Integrovaná koordinace ISM zajistí správné pořadí zavření – nejprve pasivního a následně aktivního křídla.

Hlavní vlastnosti

• Kluzná lišta pro dvoukřídlé dveře se zavírači GEZE TS 5000.
• Integrovaná regulace pořadí zavírání ISM.
• Elektrická aretace na obou dveřních křídlech.
• Rozsah elektrické aretace 80°–130°.
• Plynule nastavitelná přídržná síla elektromagnetické aretace.
• Integrovaná kouřová spínací jednotka.
• Integrovaný napájecí zdroj.
• Možnost připojení dalších kouřových detektorů.
• Indikace znečištění kouřového čidla a automatické přizpůsobení prahu alarmu.
• Pro pravé i levé dveře.
• Pro symetrické i asymetrické dělení dvoukřídlých dveří.
• Montáž na straně pantů.

Koordinace zavírání ISM

Integrovaná koordinace zavírání zadržuje aktivní křídlo v čekací poloze, dokud není pasivní křídlo uzavřeno. Tím je zajištěno správné pořadí zavírání dvoukřídlých dveří.

Elektrická aretace

Kluzná lišta obsahuje elektrické přidržení pro obě dveřní křídla. Dveře lze v běžném provozu aretovat v otevřené poloze v rozsahu 80° až 130°. Po uvolnění elektrické aretace přestanou být dveře přidržovány a dveřní zavírače zajistí jejich zavření.

Kouřová spínací jednotka

Součástí R-ISM je integrovaná kouřová spínací jednotka. Při vyhodnocení požárního stavu vyšle povel k uvolnění elektrického přidržení, aby se dveře mohly automaticky zavřít. Systém umožňuje také připojení dalších kouřových detektorů.

Technické parametry

• Napájecí napětí: 230 V AC
• Frekvence napájení: 50/60 Hz
• Výstupní napětí: 24 V DC
• Maximální výstupní proud: 0,26 A
• Krytí: IP20
• Rozměry: 2740 × 55 × 30 mm
• Minimální vzdálenost pantů: 1500 mm
• Maximální vzdálenost pantů: 2800 mm
• Minimální šířka pasivního křídla: 400 mm
• Rozsah elektrické aretace: 80°–130°
• Elektrická aretace aktivního / pasivního křídla: ano / ano
• Integrovaná kouřová spínací jednotka: ano
• Integrovaná koordinace zavírání: ano
• Normy: EN 1155, EN 1158
